MessageSujet: L'YZF de Viper   Sam 26 Avr 2008 - 9:42

Tout d'abord je vous la présente montée


]

Suite au fait que les carbus était cuit .

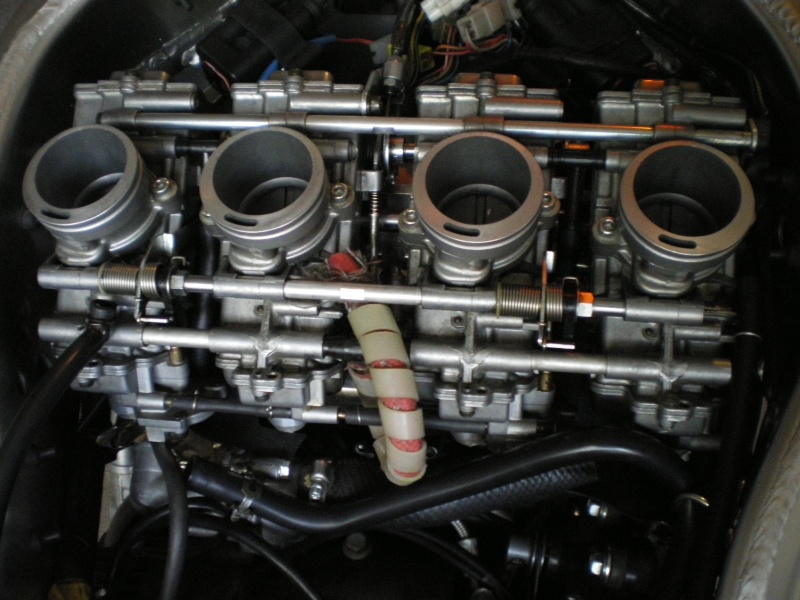

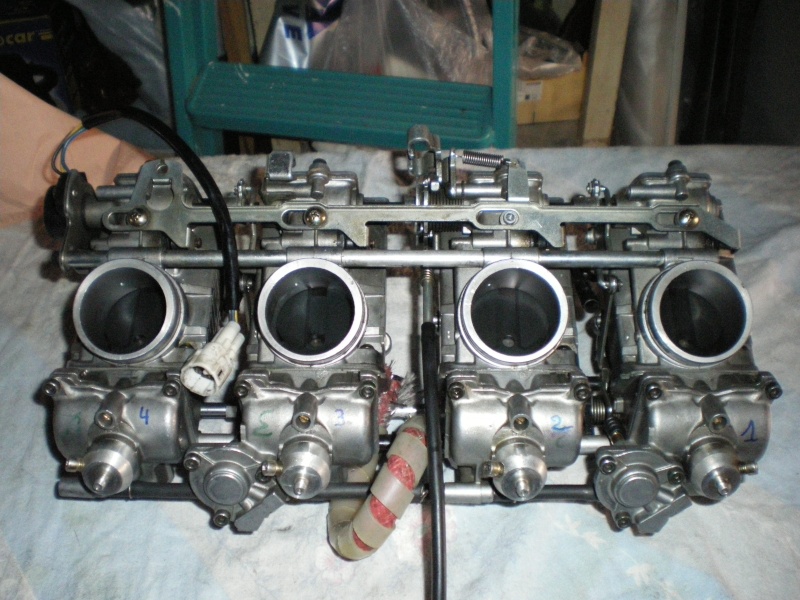

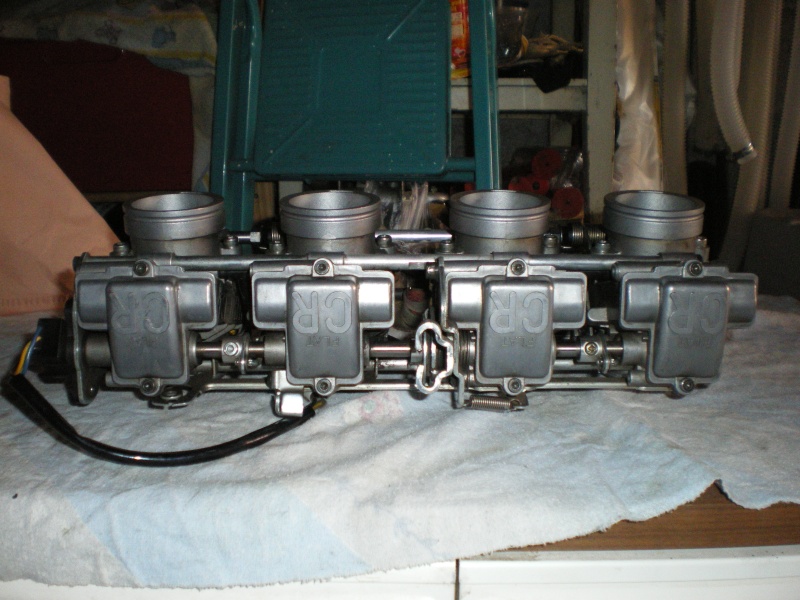

J'ai trouvé d'occase des FCRD 40 (YZF SP de chez HENDRIX avec sa boite à air)
Plus une culasse complete avec ses arbres d'OW 01
http://passion-yzf.com/yzf-750-r-sp-f20/arbre-a-came-t376.htm



Dernière édition par VIPER le Ven 25 Juil 2008 - 10:26, édité 5 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Ven 25 Juil 2008 - 6:49

J'ai refait des cables à la bonne longueur ,et leur support arrêts de gaines.

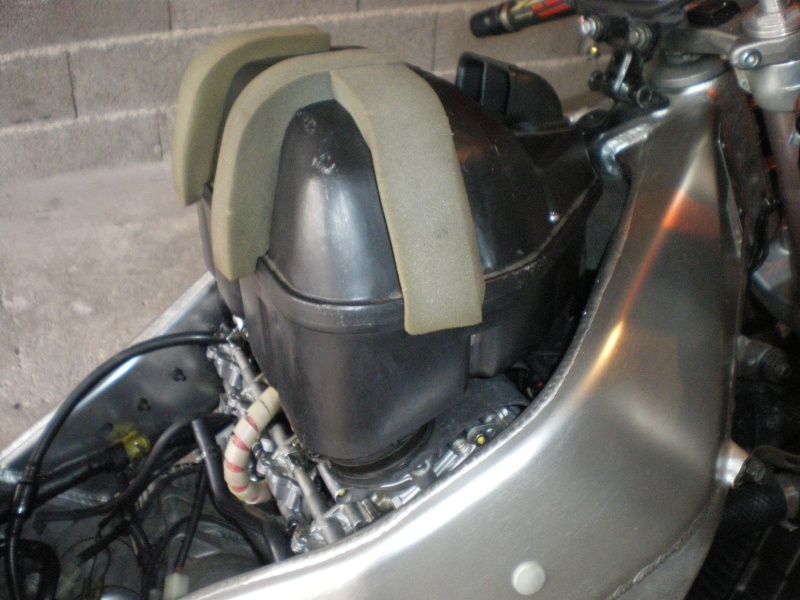

Un petit souci de boite à air



[

A l'origine cette boite est prévue pour passer entre une ouverture dans le radiateur et le dessous du cadre.
Comme cette photo de R7
Autant vous dire qu je ne vais pas acheter un radiateur fait sur mesure.
Conclusion il vas faloir que je la modifie copieusement.
La filtration etait juste assurée par un bout de grillage!
Jai été obliger de tout enlever pour netoyer tous les graviers coinsé tout partout.
Bref je vais couper la trompe adapter une fixation interne ,puis y coller un K&N d'YZF que je metrai au bonne dimension .
Ensuite je ferai une piéce en polystyrène pour mouler une piéce pour capter l'air entre le radia d'origine et le dessous du cadre , puis racorder la boite à air (si il y a des spécialistes de la résine et du carbone tissé les conseils serons les bienvenues) .
Ca sera plus petit mais il y en aura toujours plus qu avec l'ouverture d'origine.



Plume nous avait trouvé ça sur EBAY comme se sont des photo qui courrent pas les rues je les mets ici.
Un autre modéle de boite à air pour SP



Autant vous dire que les bobine d'origine ne passent plus
Mais Hendrix ma envoyer des bobines plus petite tout est rentré dans l'odre de ce coté là.


Dernière édition par VIPER le Ven 26 Sep 2008 - 14:01, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GERONIMO
Admin
avatar

Masculin Nombre de messages : 4068
Age : 35
Localisation : Bellegarde (30)
moto : YZF 750 R
Date d'inscription : 08/11/2007

MessageSujet: Re: L'YZF de Viper   Ven 25 Juil 2008 - 16:49

je peut te donner des conseils pour faire de la résine si tu veut, par contre le carbone c'est aussi valable, mais tu n'a pas trop de tolérances au niveau de la température de séchage...
Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.passion-yzf.com
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Dim 27 Juil 2008 - 8:54

Ma derniere aquisition
Cela fait 15 ans que j'en révais aussi





(source MIKE YZF 65)

4 reglage de courbe:
1 normal
2 sport(mieux en bas et perf),
3 racing(mieux a mi regime et tout en haut)
4 drag(acceleration maxi)

4 reglage de limiteur rupteur:
1 normal
2 +500
3 +1000
4 +2000





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GERONIMO
Admin
avatar

Masculin Nombre de messages : 4068
Age : 35
Localisation : Bellegarde (30)
moto : YZF 750 R
Date d'inscription : 08/11/2007

MessageSujet: Re: L'YZF de Viper   Dim 27 Juil 2008 - 10:02

super!!!
tu va pas être loin des 160 canassons avec ça + tes AAC
tu trouvé ça ou???
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.passion-yzf.com
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Dim 27 Juil 2008 - 11:42

C'est MIKE qui me l'a vendu.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GERONIMO
Admin
avatar

Masculin Nombre de messages : 4068
Age : 35
Localisation : Bellegarde (30)
moto : YZF 750 R
Date d'inscription : 08/11/2007

MessageSujet: Re: L'YZF de Viper   Dim 27 Juil 2008 - 15:29

ben qu'est ce qu'il devient le Mike, ça fait un moment qu'on le voit plus...
Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.passion-yzf.com
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Dim 27 Juil 2008 - 23:56

J'ai trouvé son annonce sur un autre forum.
Ce nest qu'aprés que j'ai fait le raprochement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ludoprorider
passe le plateau
passe le plateau
avatar

Masculin Nombre de messages : 107
Age : 35
Localisation : THONON LES BAINS
moto : YZF750R 93
Date d'inscription : 21/09/2008

MessageSujet: Re: L'YZF de Viper   Mer 24 Sep 2008 - 14:23

Si c'est pareil que cette de fathfredo sa va donner , bon courage pour la suite , bye a+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yam61
le permis en poche
le permis en poche
avatar

Masculin Nombre de messages : 547
Age : 36
Localisation : orne
moto : yzf 750r
Date d'inscription : 10/01/2008

MessageSujet: Re: L'YZF de Viper   Dim 19 Oct 2008 - 3:12

hou puta..... de la prepa de la prepa de la prepa
ca me demange!!!!!!!!!
beau matos et beau boulot!!
maitre!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Mar 21 Oct 2008 - 12:00

Oui bah le maitre il coince un peut a cause du filtre a air
>Pas moyen de mettre celui d'origine de la rampe mic.
>Je maitrise pas la fibre pour en refaire un
>Celui que j'ai aprés modif n'aura que 150 Cm² de filtre a air et en plus il ne rentre pas a cause du radia.
>Ca vas finir avec des cornet K&n si ça continue.Mais Ca c'est pas terrible point de vue du fonctionnement.
Si non je m'en refait une en alu soudé.
Quelqu'un aurai t-il une SP pour me coller des photo de sa boite à air?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yam61
le permis en poche
le permis en poche
avatar

Masculin Nombre de messages : 547
Age : 36
Localisation : orne
moto : yzf 750r
Date d'inscription : 10/01/2008

MessageSujet: Re: L'YZF de Viper   Mar 21 Oct 2008 - 13:08

je vais demander a un consessionnaire de chez moi je crois qu'il en a une Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yam61
le permis en poche
le permis en poche
avatar

Masculin Nombre de messages : 547
Age : 36
Localisation : orne
moto : yzf 750r
Date d'inscription : 10/01/2008

MessageSujet: Re: L'YZF de Viper   Mer 22 Oct 2008 - 8:23

louper il l'a vendue et pas cher 1750 roros a un pote a lui le fou!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Mer 22 Oct 2008 - 9:00

Surement une affaire!
A ce prix la tu l'aurais bien achetée!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yam61
le permis en poche
le permis en poche
avatar

Masculin Nombre de messages : 547
Age : 36
Localisation : orne
moto : yzf 750r
Date d'inscription : 10/01/2008

MessageSujet: Re: L'YZF de Viper   Mer 22 Oct 2008 - 10:15

tu m'ettone j'aurais meme fait une croix sur le r1 !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
philippe
ptit nouveau
ptit nouveau
avatar

Masculin Nombre de messages : 11
Age : 44
Localisation : 57
moto : yzf 750 sp
Date d'inscription : 22/07/2008

MessageSujet: boite a air + carbu + cdi de la sp   Jeu 23 Oct 2008 - 3:11

salut voila les photos
si tu on veut d autre la semaine prochaine je la demonte
a+
phil
Image hébergée par servimg.com
2)
Image hébergée par servimg.com
3)
Image hébergée par servimg.com
4)
Image hébergée par servimg.com
5)
Image hébergée par servimg.com
6)
Image hébergée par servimg.com
7)
Image hébergée par servimg.com
Cool
Image hébergée par servimg.com
9)
Image hébergée par servimg.com
10)
Image hébergée par servimg.com
11)
Image hébergée par servimg.com
12)
Image hébergée par servimg.com
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Jeu 23 Oct 2008 - 3:33

Ca ça me donne des idées merci beaucoup Philippe!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yam61
le permis en poche
le permis en poche
avatar

Masculin Nombre de messages : 547
Age : 36
Localisation : orne
moto : yzf 750r
Date d'inscription : 10/01/2008

MessageSujet: Re: L'YZF de Viper   Jeu 23 Oct 2008 - 8:03

mon dieu que c'est beau je suis tout emu!
ca me fait toujours ca les belles pieces
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Sam 25 Oct 2008 - 10:51

J'ai renoncer à la boite à air carbone ,nouvel objectif monter une boite à air de R sur une rampe de SP en conservant les tompette d'admission de la boite en carbone.
Une bonne journée d'usinage et d'ajustage en perspective.
Déja je vire les cahoutchouc d'aspiration de la boite d'origine.
Je tourne des brides en alu pour faire la jonction en la rampe et la boite .
Ces brides doivent permettre le passage d'air filtré pour les gicleurs d'air de pointe et de ralentis.
Je les ai fixé en prennant en sandwich la boite à air entre des rondelles en alu ajustées et ces fameuses brides.L'ensemble est serré par des vis CHC M4x20 .


Les brides existante montée sur les carbus sont tarudée en M 47x100 les cornets eux sont filetée en M47 x 100 le vissage de ces deux élément permettait la fixation de la boite à air carbone sur les carbus.
Le hic c'est que c'est trop cout pour serrer les nouvelles brides alors j'ai réusiné des ralonges de 27 mm










Remarquez le passage de l'air pour les gicleurs d'air se fera entre les cornets et la bride.






Ca fait trés racing tous cela n'est-ce pas.
Et en plus tout tombe bien méme le trou avant!

[IMG=http://img84.imageshack.us/img84/pict0003cj8.jpg/1/w800.png][/IMG][/URL]



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mimiche
full bridé
full bridé
avatar

Masculin Nombre de messages : 1274
Age : 49
Localisation : picardie 80
moto : TL1000R
Date d'inscription : 24/08/2008

MessageSujet: Re: L'YZF de Viper   Sam 25 Oct 2008 - 11:30

chapeau bas Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GERONIMO
Admin
avatar

Masculin Nombre de messages : 4068
Age : 35
Localisation : Bellegarde (30)
moto : YZF 750 R
Date d'inscription : 08/11/2007

MessageSujet: Re: L'YZF de Viper   Dim 26 Oct 2008 - 4:25

Bravo l'artiste!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.passion-yzf.com
yam61
le permis en poche
le permis en poche
avatar

Masculin Nombre de messages : 547
Age : 36
Localisation : orne
moto : yzf 750r
Date d'inscription : 10/01/2008

MessageSujet: Re: L'YZF de Viper   Sam 8 Nov 2008 - 17:56

ouah je m'incline!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ludoprorider
passe le plateau
passe le plateau
avatar

Masculin Nombre de messages : 107
Age : 35
Localisation : THONON LES BAINS
moto : YZF750R 93
Date d'inscription : 21/09/2008

MessageSujet: Re: L'YZF de Viper   Lun 8 Déc 2008 - 13:50

Ouai chapeau pour le boullot !
C'est meme domage de cacher sa dans la boite a air et sous le reservoir !
tu aura asser d'air pour les gicleur autour de tes buse ?
Sinon continue comme sa c'est super pro
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jobassin
passe son code
passe son code
avatar

Masculin Nombre de messages : 61
Age : 45
Localisation : gujan mestras
moto : 1000 THUNDERACE
Date d'inscription : 26/11/2008

MessageSujet: Re: L'YZF de Viper   Mer 10 Déc 2008 - 4:49

Super boulot, moi je me cherche se boitier depuis un certain temp, vous ne savez pas ou trouver se type de matos par hazard...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
VIPER
Modérateur
avatar

Masculin Nombre de messages : 2597
Age : 50
Localisation : picardie 60
moto : Plus, Elise sport 135R
Date d'inscription : 02/04/2008

MessageSujet: Re: L'YZF de Viper   Mer 10 Déc 2008 - 9:06

Le hazard tu l'as dit.
Traîne sur les forums sur EBAY et EBAY motor au states.
J'ai même contacté vance c'est plus fabriqué depuis longtemps.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: L'YZF de Viper

Revenir en haut Aller en bas

L'YZF de Viper
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 5Aller à la page : 1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Pieces de SX-Viper
» V10 VIPER entre deux roues !
» un Caliber qui voulait se faire gros comme une Viper...
» Rooling Burn V10 Viper Dodge Ram
» Ma Viper est au garage...!!!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
passion-yzf :: YZF 750 R/SP-
Sauter vers:
